Page 221 - Clinical relevance of current materials for cranial implants

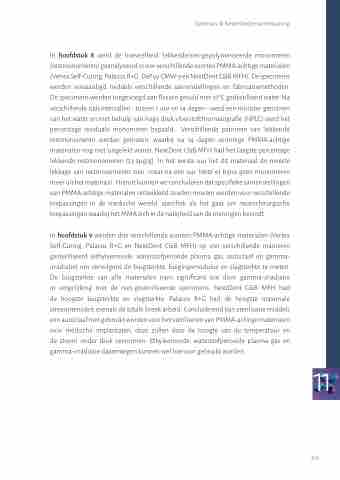

In hoofdstuk 8 werd de hoeveelheid ‘lekkende’niet-gepolymeriseerde monomeren (restmonomeren) geanalyseerd in vier verschillende soorten PMMA-achtige materialen (Vertex Self-Curing, Palacos R+G, DePuy CMW-3 en NextDent C&B MFH). De specimens werden vervaardigd middels verschillende samenstellingen en fabricatiemethoden. De specimens werden toegevoegd aan flessen gevuld met 37°C gedestilleerd water. Na verschillende tijdsintervallen - tussen 1 uur en 14 dagen - werd een monster genomen van het water en met behulp van hoge druk vloeistofchromatografie (HPLC) werd het percentage residuale monomeren bepaald. Verschillende patronen van ‘lekkende’ restmonomeren werden gemeten, waarbij na 14 dagen sommige PMMA-achtige materialen nog niet ‘uitgelekt waren’. NextDent C&B MFH had het laagste percentage lekkende restmonomeren (23.9μg/g). In het eerste uur liet dit materiaal de meeste lekkage van restmonomeren zien, maar na een uur ‘lekte’ er bijna geen monomeren meer uit het materiaal. Hieruit kunnen we concluderen dat specifieke samenstellingen van PMMA-achtige materialen ontwikkeld zouden moeten worden voor verschillende toepassingen in de medische wereld, specifiek als het gaat om neurochirurgische toepassingen waarbij het MMA zich in de nabijheid van de meningen bevindt.
In hoofdstuk 9 werden drie verschillende soorten PMMA-achtige materialen (Vertex Self-Curing, Palacos R+G en NextDent C&B MFH) op vier verschillende manieren gesteriliseerd (ethyleenoxide, waterstofperoxide plasma gas, autoclaaf en gamma- irradiatie) om vervolgens de buigsterkte, buigingsmodulus en slagsterkte te meten. De buigsterkte van alle materialen nam significant toe door gamma-irradiatie in vergelijking met de niet-gesteriliseerde specimens. NextDent C&B MFH had de hoogste buigsterkte en slagsterkte. Palacos R+G had de hoogste maximale stressintensiteit evenals de totale breek arbeid. Concluderend kan sterilisatie middels een autoclaaf niet gebruikt worden voor het steriliseren van PMMA-achtige materialen voor medische implantaten, deze zullen door de hoogte van de temperatuur en de stoom onder druk vervormen. Ethyleenoxide, waterstofperoxide plasma gas en gamma-irradiatie daarentegen kunnen wel hiervoor gebruikt worden.
11
Summary & Nederlandse samenvatting
219
